检测开关 贴片右柄5.45*5.7*2.25mm

检测开关 贴片右柄5.45*5.7*2.25mm

品牌:宏煜盛
料号:HYS-314
规格:5.45*5.7*2.25
包装:10000/卷
四脚贴片耐高温,行程限位开关,耐用高寿命
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表宏煜盛实业内部的测试结果,如需详细测试方式,请联系宏煜盛相关业务人员。

基本说明

检测开关技术参数:
1、额定负荷: DC 5V 1mA
2、接触阻抗: ≤100mΩMAX
3、绝缘阻抗: DC 250V ≤100mΩ
4、耐焊温度: 250±5°5s
5、使用寿命: 100,000 cycles
6、使用温度: -25 ℃ to 80 ℃
7、使用湿度: ≤85% RH
8、操作力: 25gf ±10gf

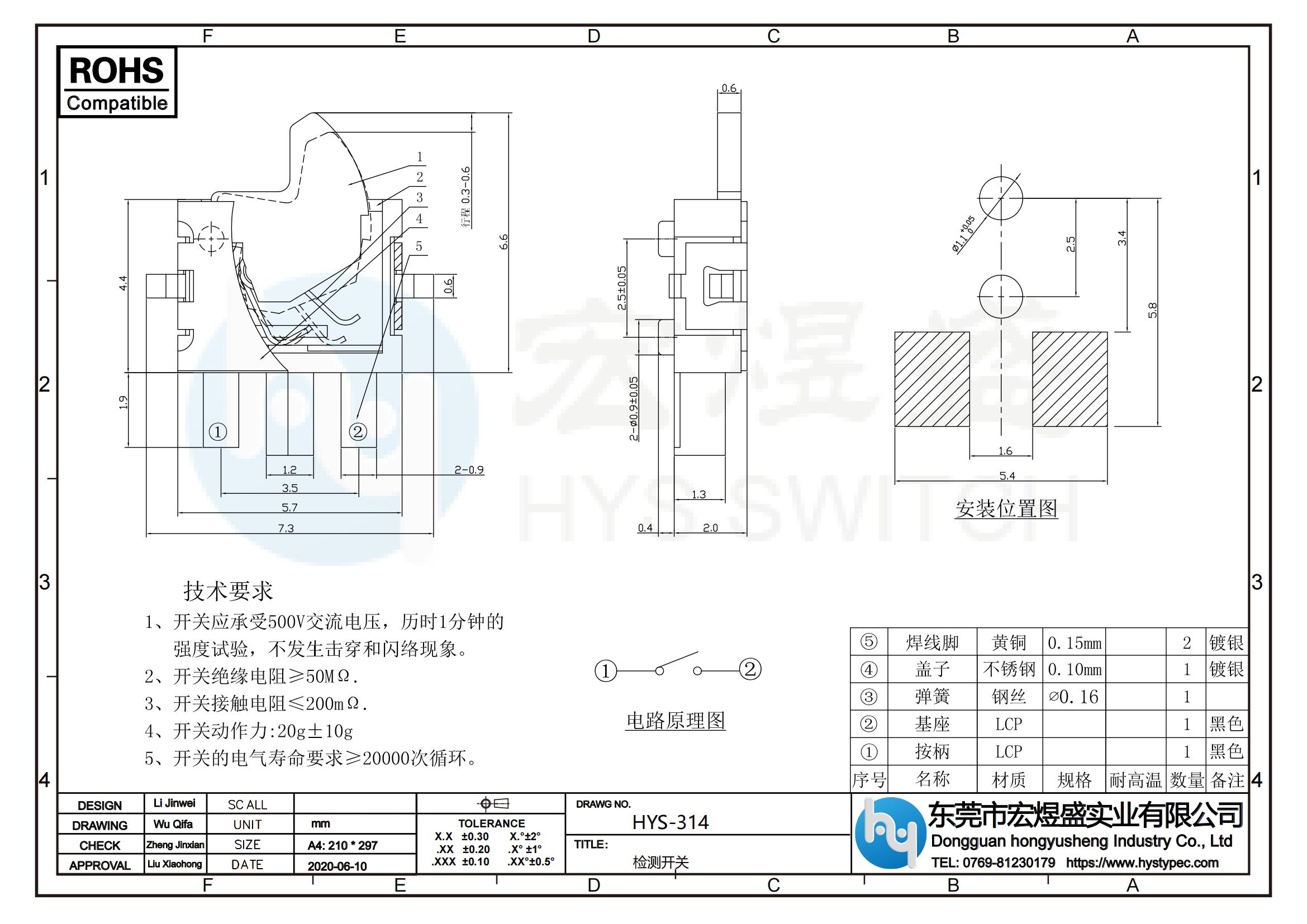

尺寸图

检测开关尺寸图

规格参数

检测开关
    PCB板安装
  检测开关是跟其他电路元件接在一起,用来检测元件或电路的参数(如电流,电压等)的一种开关,检测开关具有感应功能,主体通常为各种感应开关或接近开关,需要外接电源才能工作。检测开关能够被众多终端商使用,主要是具备感应功能。进行直接或通过继电器向电磁器、马达驱动器、计数器、程序控制器(PC)输入时使用。为使检测用开关与其他设备连接后信号得到正确的传输,需对电源种类、电流、电压规格进行输出、输入调整。
复位开关 左右柄开关 阿尔卑斯开关

1、接点输出式
以微型开关、限位开关、继电器的接点为输出的开关要素,与电磁开关、小型马达、电磁器等连接作为主要目的,可进行数安培电流的开关控制。与电子控制设备连接时,需注意振动时间、最小负荷电流。
2、光电耦合输出式
检测电路电气绝缘,与接点输出式的使用方法相同。可控制10~50mA电流的开关。
3、直流3线式
a. 电压输出型进行检测时,向负荷输出电压信号。电压输出型主要是以连接由电子计数器、无接点继电器等的晶体管或IC构成的电子控制设备为目的而制造的。b. 电流输出型亦可称为开放、集电极输出型。如图8所示,输出晶体管动作时,有吸入电流的NPN型(电流吸收)和吐出电流的PNP型(电流源)。输出晶体管中使用小容量的功率晶体管,则可进行50~200mA电流的开关,并可直接进行电磁继电器、电磁阀、直流电磁器、显示灯等负荷的驱动。
4、直流2线式
该方式的接近开关有2根导线,因此,使用时对极性予以注意的话,不仅使用方法可与机械式限位开关相同,而且配线简单。


  东莞宏煜盛实业专业检测开关研发生产厂家。主要生产产品有:检测开关、复位开关、灵敏开关我司产品多为自主研发,均有申请专利。 产品防水等级经过第三方检测机构检测。了解更多咨讯可登录宏煜盛官网(https://www.hystypec.com)!
