Type-C连接器的生产工艺流程

  • 发布日期 : 2020-11-20 10:28
  • 点击率 : 155
USB Type-C(简称USB-C),它具有全新的接口尺寸和略显酷炫的名称,非常容易使第一次听到这个名词的小伙伴以为这是一种全新的USB标准,但实际上并不是。type-c 只是USB 3.1标准的一部分,而不是一个新的标准。
type-c的诞生并不久远,在2013年底 type-c连接器的渲染图就出来了,2014年USB 3.1标准中就已经搞定。它是一种新型USB线缆及连接器的规范,是一整套全新的USB物理规格。
它和iPhone手机中Lightning接口一样轻薄小巧,可以扩展成电源/USB传输/VGA或HDMI三个接口,通过适配器,还可以兼容USB3.0、USB2.0等上一代接口。
需要说明的是,与常见的USB 2.0类似,USB 3.1标准仍有Type-A(常见于电脑主机)和Type-B(常见于安卓手机)等接口,所以type-c只是USB 3.1高速数据传输的一种,而不是唯一。

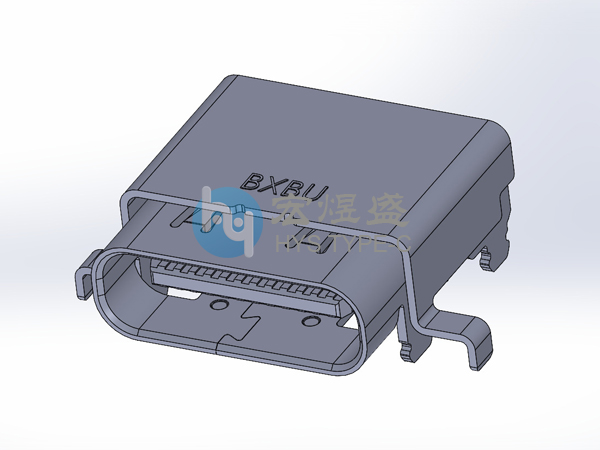

type-c连接器

usb type-c连接器的特点
特点一、type-c连接器支持从正反两面均可插入的“正反插”功能,可承受1万次反复插拔;
特点二、type-c连接器最大数据传输速度达到10Gbit/秒,也是USB 3.1的标准;
特点三、type-c连接器接口插座端的尺寸约为8.3mm×2.5mm纤薄设计;
特点四、配备Type-C连接器的标准规格连接线可通过3A电流,同时还支持超出现有USB供电能力的“USB PD”,可以提供最大100W 的电力。
1、多面手新MacBook的usbtype-c连接器型端口能够传输数据、中止充电也可以作为视频输出端口链接外部显现设备。
2、快速理论上,usb type-c连接器端口的较高传输速率为每秒10G。b。但是苹果表示新款MacBook的USB-C端口较高传输速率为5Gbps。较大输出电压为20伏,可以加快充电时间。 而USB-A型,到目前为止极限传输速率为5Gbps,输出电压为5伏。
3、后向兼容usb type-c连接器可以与老的USB标准兼容,但用户需求额外置办适配器才干完成兼容。
4、双向不像老款USB端口,功率只能单向传输,usbtype-c连接器型端口的功率传输是双向的,这意味着它可以具有两种发送功率方式。所以,用户不只可以用笔记本为移动设备充电,也可以应用其它设备或移动电源为笔记本充电。

type-c连接器的生产工艺流程
1 、冲压:这部分包括对外壳的冲压和对usb端子的冲压,端子是usb连接器的核心部件,是与type-c公头或母座接触的部分, 端子材料的好坏直接影响到成品的性能参数。type-c连接器的端子通常由薄铜带冲压而成。大卷的铜带一端送入高速冲压机的前端,另一端穿过冲压机液压工作台缠入卷带轮,由卷带轮拉出铜带并卷好冲压出成品。
2、 电镀:端子冲压完成后即进行电镀工段。在电镀阶段,对各类连接器的端子接触表面或外壳将根据产品的种类和用途镀上各种金属涂层。
3、 usb连接器的胶芯注塑usb连接器的胶芯注塑是将高温熔化的PBT或LCP塑料注入金属胎膜中,然后快速冷却成形的过程。
4、最后一个流程就是组装了。公司员工们将前面几道工序生产的半成品用高速组装端子机连续快速的组装起来就成了一个个成品。


 type-c连接器的生产工艺流程
