Micro母座
主页
>
产品中心
>
Micro连接器
>
Micro母座
>
MICEO母座有焊脚插板5.9有柱凸包型
品牌:
宏煜盛
料号:
USB-M-DS24Z
规格:
5.0*6.9*2.35mm
包装:
10000/卷
凸包 插板5.9有柱加焊脚无导位Ni MICEO母座
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表宏煜盛实业内部的测试结果,如需详细测试方式,请联系宏煜盛相关业务人员。
在线咨询
138-0256-0458
PDF文件下载
推荐产品
拨码开关 DS系列
TYPE-C母座 6P立贴舌头外露
3.5mm防水耳机插座左声道开关检测功能6脚全插
TYPE-C母座24P沉板1.88六脚插板DIP+SMT 10.3L
TYPE-C母座24P锁板式后两脚插板双SMT7.9L
薄膜轻触开关2.6*3.0*0.65H黄膜黑点
最新资讯
TYPE-C连接器24pin的生产工艺与特点
轻触按键开关失灵原因及解决方法
Type-C连接器已被广泛应用于市场
TYPE-C母座的特点及如何选购
Type-C连接器在行业的应用
《盛世华章,共庆华诞——宏煜盛实业国庆礼赞》
东莞USB连接器厂家Type-C母座批发
Type-C连接器的优势有哪些?
常见问题
Type-C母座厂家告诉你Type-C迅速投放市场的原因
防水TYPE-C连接器哪种胶对密封性友好?
聊聊防水TYPE-C母座连接器的规格特点和引脚定义
原来Type-C母座还有这些优缺点,涨知识了
图文解析Type-C母座的引脚定义
阐述静电流对Type-C连接器接口工作的重要性
谈谈Type-C连接器都有哪些实用的功能
一文让你读懂Type-C连接器的与众不同
基本说明
1、材料/电镀
1.1外壳:LCP,黑色UL 94V-0。
1.2端子:铜合金,接触区镀金,高导铜,焊接区域镀锡,整体镀镍
1.3外壳:不锈钢/铜镀锡/镀镍合金
2、电气性能
2.1额定电压:交流302伏
2.2额定电流:1.0A
2.3接触电阻:最大30mΩ。
2.4绝缘电阻:最小1000MΩ。
2.5介电强度:100V AC
3、机械性能
3.1插入力:最大35N。
3.2排水力:8-35N
3.3耐久性:5000次循环
3.4工作温度:-25°C至+85°C

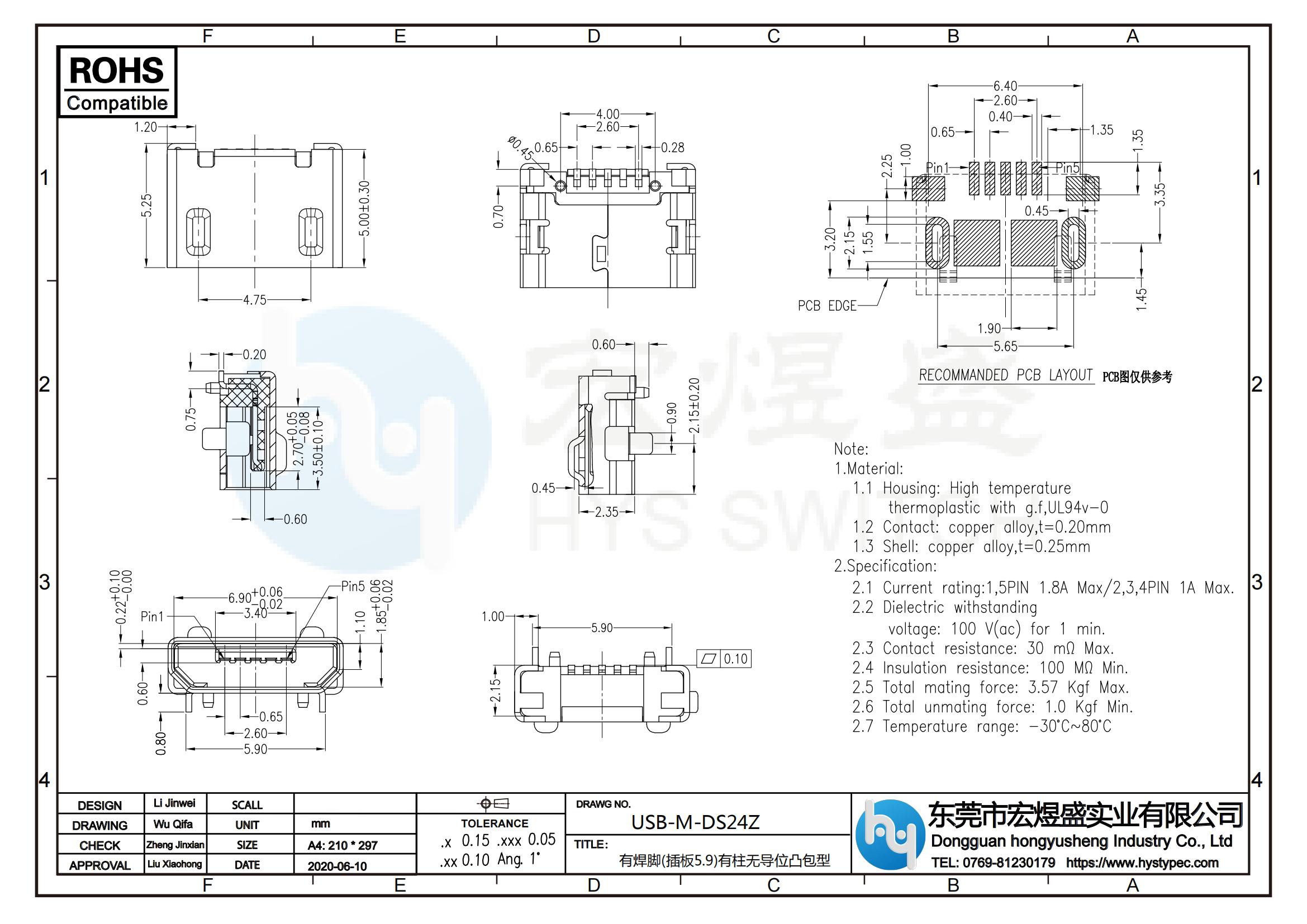

尺寸图
规格参数
Micro USB是USB 2.0标准的一个便携版本,比部分手机使用的Mini USB接口更小,Micro-USB是Mini-USB的下一代规格,由USB标准化组织美国USB Implementers Forum(USB-IF)于2007年1月4日制定完成。Micro-USB 支持OTG,和Mini-USB一样,也是5pin的。Micro系列的定义包括标准设备使用的Micro-B系列插槽;OTG设备使用的Micro-AB插槽;Micro-A和Micro-B插头,还有线缆。Micro系列的独特之处是他们包含了不锈钢外壳,万次插拔不成问题。
Micro-USB连接器比标准USB和Mini-USB连接器更小,节省空间,具有高达10000次的插拔寿命和强度,盲插结构设计。Micro-USB标准支持USB的OTG功能,即在没有主机(例如个人电脑)的情况下,便携设备之间可直接实现数据传输,兼容USB1.1 (低速:1.5Mb/s,全速:12Mb/s) 和USB 2.0(高速:60Mb/s),同时提供数据传输和充电,特别适用于高速(HS)或更高速率的数据传输,是连接小型设备(如手机,PDA,数码相机,数码摄像机和便携数字播放器等等)的最佳选择。同时也能为车载提供方便,只需要USB车载充电器,再加MICRO USB数据线进行手机应急充电。并且在高档车上面直接有5V 输出接口接上MICRO USB线为手机充电。MICRO USB通用性广,使用方便。
牛角式Micro
沉板式Micro
防水式Micro
Micro母座
体积很小,各元件之间的相对位置精度要求较高。其绝缘主体、胶芯、金属壳体和弹针之间的接合需要经过多个工序完成。
制造过程从冲压插针开始。通过大型高速冲压机,电子连接器(插针)由薄金属带冲压而成。大卷的金属带一端送入冲压机前端,另一端穿过冲压机液压工作台缠入卷带轮,由卷带轮拉出金属带并卷好冲压出成品。冲压完成后即应送去电镀工段。在此阶段,连接器的电子接触表面将镀上各种金属涂层。与冲压阶段相似的一类问题,如插针的扭曲、碎裂或变形,也同样会在冲压好的插针送入电镀设备的过程中出现。Micro连接器的塑料盒座在注塑阶段制成。通常的工艺是将熔化的塑料注入金属胎膜中,然后快速冷却成形。当熔化塑料未能完全注满胎膜时出现所谓不饱模, 这是注塑阶段需要检测的一种典型缺陷。 另一些缺陷包括接插孔的填满或部分堵塞(这些接插孔必须保持清洁畅通以便在最后组装时与插针正确接插)。由于使用背光能很方便地识别出盒座漏缺和接插孔堵塞,所以用于注塑完成后质量检测的机器视觉系统相对简单易行。Micro连接器制造的最后阶段是成品组装。将电镀好的插针与注塑盒座接插的方式有两种:单独对插或组合对插。单独对插是指每次接插一个插针;组合对插则一次将多个插针同时与盒座接插。
我司配备专业完整的可靠性测试设备,每一款产品都有相关应的可靠性测试报告符合ROHS标准要求:
依据
EIA 364-13
测试方式 ,操作速度12.5mm /min,采用全自动电脑插拔力试验机完整一系列报告
测试一个循环的插入力与拔出力并记录
;
全自动电脑插拔力试验机
插拔力测试
测试曲线图
使用精密型盐水喷雾试验机
对插产品测试环境: 温度: 35±2℃, 盐水浓度:重量比5±1%, 时间: 48小时. 测试后常温水洗,干燥,外观无损伤。
精密型盐水喷雾试验机
测试后外观无损伤
无铅钛锡炉模拟产品焊接过程,将产品Tail端浸入260±5℃的溶锡中3±0.5秒,达到
沾锡面积95%以上, 无针孔。
无铅钛锡炉
卧式插拔力试验机
Micro母座采用盲插结构设计,端子具有高寿命高强度。依据EIA 364-09测试方式公头与母头对插5000次以上,插拔速度:200次每小时。
宏煜盛实业生产的Micro母座,是完全按照ROHS标准进行选材、研发、开模、设计、生产、测试与试验的;我们生产的Micro母座都是经过每一项测试,并符合ROHS要求的。了解更多Micro母座资讯可登录宏煜盛官网(https://www.hystypec.com)!
上一篇:
MICRO母座有导位有柱插板6.4
下一篇:
MICRO母座有柱插板5.9加长0.75
